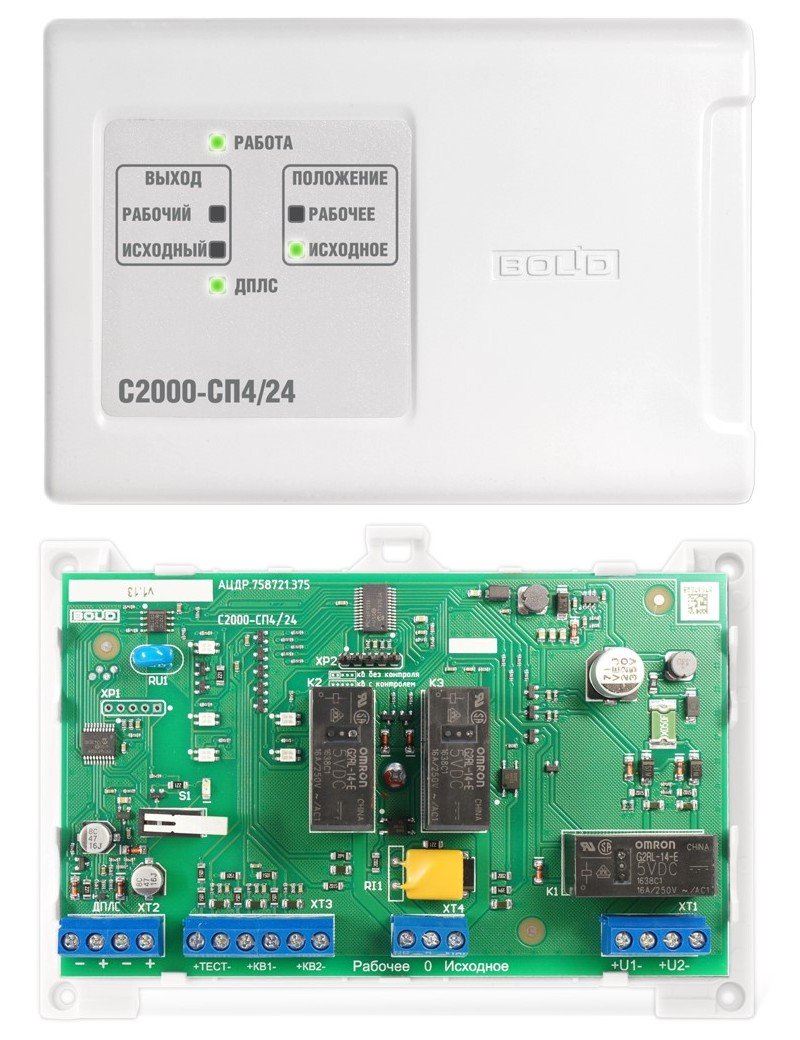

С2000-СП4/24. Блок сигнально-пусковой адресный.

    Болид

    Блок сигнально-пусковой, 2 релейных вых.с контрол., U-коммут.10,2…28,4В, I-коммут.3А, 3 контр.зоны, питание по ДПЛС, тампер, IP40, t-раб.-30…+55°C, 156х107х39 мм.

    3 204,00 ₽ шт

    Артикул: 01040 Категория:

    Доставка по всей России

    Почтой России или СДЭК

    Самовывоз

    Забрать товар можно по адресу: Магнитогорск, Карла Маркса, 79/1.

    Оплата заказа

    Доступна онлайн-оплата на сайте

    Описание

    Назначение изделия:

    Блок сигнально-пусковой адресный предназначен для работы в составе комплексов технических средств пожарной автоматики, работающих в составе ИСО “Орион”. Назначение блока – управление и контроль одного исполнительного устройства: воздушного клапана с электрическим приводом, входящего в состав систем пожаротушения.

    Особенности:

    – С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
    – Управление двумя реле через контроллер «С2000-КДЛ» от пульта «С2000»/«С2000М» или АРМ «Орион»/«Орион Про»
    – Программируемая логика управления реле.
    – Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
    – Гальваническая развязка управляемых выходов от ДПЛС
    – Получение сигналов от 2-х концевых выключателей состояния привода
    – Возможно подключение внешней кнопки функционального теста
    – Контроль вскрытия корпуса
    – Световая индикация состояния прибора и выходов
    – До 25 блоков к «С2000-КДЛ».

    Детали

    Габариты 15,6 × 10,7 × 3,9 см
    Бренд

    Болид
    Диапазон раб. температур°С

    -30…+55
    Напряжение питания, В

    8…11.8 (по линии ДПЛС)
    Степень защиты

    IP40
    Тип

    Блок релейный адресный

    Характеристики

    НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
    Количество выходов 2
    Контроль цепей нагрузки «С2000-СП4/24»
    «С2000-СП4/24 исп.01»
    «С2000-СП4/220»
    «С2000-СП4/220 исп.01»    		 короткое замыкание, обрыв
    «С2000-СП4/220 исп.02» обрыв
    Электропитание силовой части блока «С2000-СП4/24»
    «С2000-СП4/24 исп.01»    		 от 10,2 В до 28,4 В
    «С2000-СП4/220»
    «С2000-СП4/220 исп.01»
    «С2000-СП4/220 исп.02»    		 230 В ±10% переменного тока
    Максимальный коммутируемый ток одного реле «С2000-СП4/24»
    «С2000-СП4/24 исп.01»    		 3 А
    «С2000-СП4/220»
    «С2000-СП4/220 исп.01»    		 3 А
    «С2000-СП4/220 исп.02» 0,5 А
    Коммутируемое напряжение (от источника питания блока) «С2000-СП4/24»
    «С2000-СП4/24 исп.01»    		 от 10,2 В до 28,4 В
    «С2000-СП4/220»
    «С2000-СП4/220 исп.01»
    «С2000-СП4/220 исп.02»    		 230 В ±10% переменного тока
    Максимальный ток контроля исправности цепей 1,5 мА
    Количество контролируемых зон 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
    Потребляемый ток от линии ДПЛС не более 1,5 мА
    Потребляемый ток от линии ДПЛС да
    Рабочий диапазон температур от минус 30 до +55°C
    Относительная влажность до 93% при +40°C
    Степень защиты корпуса IР40
    Габаритные размеры «С2000-СП4/24»
    «С2000-СП4/24 исп.01»
    «С2000-СП4/220»
    «С2000-СП4/220 исп.01»    		 156х107х39 мм
    «С2000-СП4/220 исп.02» 102x107x39 мм
    Средний срок службы 10 лет
    Программирование программа UProg.exe
    Тип монтажа настенный навесной или на DIN-рейку
